Como sacar tablero de instrumental

Notapor FiatDuna » Mié Oct 18, 2006 11:59 am

Haciendo fuerza hacia el volante, sale el sombreo

Imagen

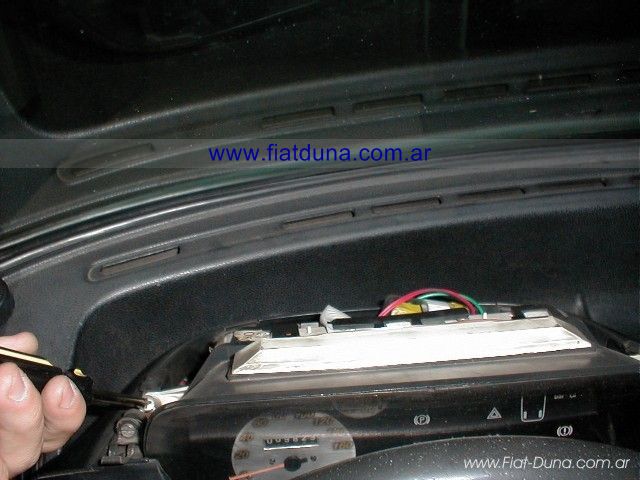

Vemos 2 tornillo (uno de cada lado ) que sujetan el tablero al torpedo

Imagen



Con mucho cuidado sacamos la tripa del velocimetro y los enchufes de las conexiones electricas

Imagen

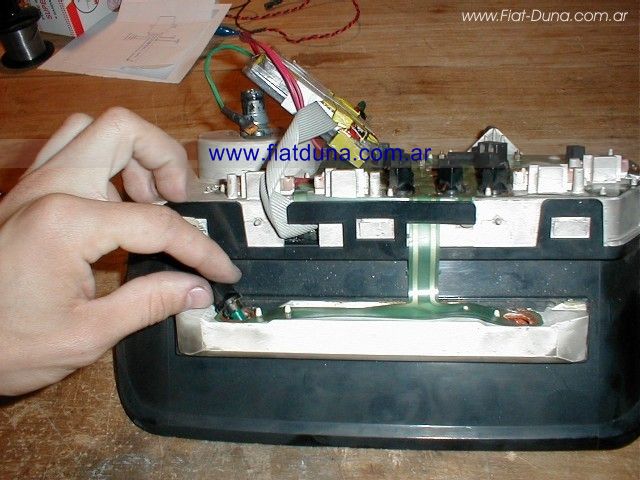

Ya podemos acceder a las lamparitas del tablero:

Imagen


Imagen


Imagen


Imagen
Avatar de Usuario
FiatDuna
Site Admin

Mensajes: 210
Images: 144
Registrado: Mié Jun 28, 2006 2:40 pm
Gracias dadas: 2 veces
Gracias recibidas: 19 veces
Sexo: Sin especificar

Anuncio

Notapor sebas_1600 » Sab Oct 28, 2006 11:57 pm

che juan ese es el famoso taco electronico???????????????
Motor Tipo Inside!

dudas/consultas: Pm a los moderadores!
Random avatar
sebas_1600
Moderador

Mensajes: 545
Edad: 29
Registrado: Vie Jun 30, 2006 5:30 pm
Ubicación: Balcarce
Gracias dadas: 0 vez
Gracias recibidas: 3 veces
Sexo: Sin especificar

Notapor juanpf » Dom Oct 29, 2006 12:47 am

sebas_1600 escribió:che juan ese es el famoso taco electronico???????????????


no, creo que son los leds del GNC (no es mi tablero)
Avatar de Usuario
juanpf
Fundador

Mensajes: 3258
Images: 346
Edad: 41
Registrado: Jue Jun 29, 2006 11:41 am
Ubicación: Bs. As.
Gracias dadas: 322 veces
Gracias recibidas: 47 veces
Sexo: Hombre

2009 Renault Scenic Sportway 1.6L 16v

Notapor Kurt » Jue Ene 04, 2007 12:59 pm

Fijate que si es un tacometro porque dice rpmx500. Los leds del gnc aparentemente estan a la derecha del reloj de temperatura.

Saludos,
Duna S '88, motor 1300, naftero, distribuidor electronico = no gasta un pedo

jajaja que masa el dunita !!
Random avatar
Kurt

Mensajes: 39
Edad: 41
Registrado: Mié Ene 03, 2007 11:25 am
Ubicación: Chivilcoy (B)
Gracias dadas: 0 vez
Gracias recibidas: 1 vez
Sexo: Hombre

1998 Fiat Duna S 1.7 Diesel

Notapor ccartech » Mar Ene 23, 2007 10:00 am

Aguien tiene como desarmar el tablero del duna 96?
Carlos A Cartechini
Random avatar
ccartech

Mensajes: 8
Registrado: Lun Ene 08, 2007 3:00 pm
Ubicación: Rosario
Gracias dadas: 1 vez
Gracias recibidas: 0 vez
Sexo: Sin especificar

Notapor rolando rognone » Vie May 04, 2007 2:28 pm

Estimado ccartech: para sacar el del duna 96 tenes dos tornillos allen a cada extremo del tablero visto de frente, los aflojas y vas sacando el tablero hacia el volante hasta que puedas desconectar la tripa del cuenta kilometros.
Esto es solo para cambiar las bombitas, si necesitas haceer algo mas tenes que sacar el volante porque sino el tablero no sale del todo.
Para sacar el volante retira la parte donde presionas para tocar bocina donde esta la insignia, que va a presion y accedes a la tuerca que no recuerdo bien la medida, necesitas un dado y un alargue corto y mango de fuerza, colocas las ruedas derecas y fijate en que posicion queda el volante para que al armarlo no te quede girado hacia un extremo.
saludos "el yorugua"
Avatar de Usuario
rolando rognone
Moderador

Mensajes: 10494
Edad: 52
Registrado: Mié Abr 18, 2007 12:25 pm
Ubicación: Montevideo - Uruguay
Gracias dadas: 419 veces
Gracias recibidas: 623 veces
Sexo: Hombre

2015 Fiat Palio Fire 1.4

Notapor pumarc » Mié Oct 17, 2007 2:19 pm

A mi me gustaria saber que parte tengo que desarmar para poder sacar el plastico verde que le da color al tablero, ya que le pude poner 2 led azules en ves de las que lleva de fabrica, pero no alumbra del todo azul. Si me pueden poner alguna foto mejor. GraciasImagen
Avatar de Usuario
pumarc

Mensajes: 261
Edad: 35
Registrado: Lun Sep 17, 2007 9:58 pm
Ubicación: Rosario
Gracias dadas: 0 vez
Gracias recibidas: 1 vez
Sexo: Sin especificar

1992 Fiat Duna SL 1.6

Notapor Uru » Mié Oct 17, 2007 2:22 pm

Tenés que despegar con cuidado el plástico blanco donde van las luces (foto nº 4), debajo vas a ver el acrílico verde, los sacás y volves a pegar el plástico blanco.

Salu2
Respetemos las Normas de Tránsito.
Imagen
NUNCA TURISTA SIEMPRE VIAJERO...
Avatar de Usuario
Uru
Moderador

Mensajes: 2874
Edad: 42
Registrado: Jue Ene 04, 2007 8:08 pm
Ubicación: Caballito (Capital Federal)
Gracias dadas: 0 vez
Gracias recibidas: 3 veces
Sexo: Sin especificar

Notapor pumarc » Mié Oct 17, 2007 3:19 pm

Estas seguro de que esta pegado solamente? trate de hacerle palanca con un destornillador y ni se mueve.
Avatar de Usuario
pumarc

Mensajes: 261
Edad: 35
Registrado: Lun Sep 17, 2007 9:58 pm
Ubicación: Rosario
Gracias dadas: 0 vez
Gracias recibidas: 1 vez
Sexo: Sin especificar

1992 Fiat Duna SL 1.6

Notapor Anonymous » Jue Oct 18, 2007 12:31 am

ke buena info capo!!! yo por suerte una sola vez tube que desarmar para cambiar la tripa y me kede al lado del instrumentista mirando lo que hacia, tenia el re cagaso ke me haga mierda alguna patita! jeje.. ahora con tus fotos y con lo ke vi me keda super claro como hacer.
Random avatar
Anonymous



Notapor shakito » Jue Oct 18, 2007 1:09 am

:shock: :shock: :shock: que buena explicacion, ya m toy animando a desarmarloy baje los fondos que preparo el uru que tambien estar de 10 !!! ahora no se si colocarle neon negro o dejarlo con las lamparitas en blanco sacando el plastico verde... :?:

Gracias por la info muchachos...
*** Fiat Duna 1.4 - By Akina Team ***
Imagen
Garmin Nuvi 1300 / http://www.proyectomapear.com.ar
Avatar de Usuario
shakito
RRPP

Mensajes: 2810
Images: 0
Edad: 49
Registrado: Lun Ago 20, 2007 9:14 pm
Ubicación: Bosques City
Gracias dadas: 0 vez
Gracias recibidas: 3 veces
Sexo: Hombre

1992 Fiat Duna SL 1.4

Notapor pumarc » Jue Oct 18, 2007 1:22 am

A mi me quedo asi con los leds azules, pero no le pude sacar la lamina verde y los numero me quedaron medio turquesa. Imagen Hay forma de sacar la lamina por los agujeritos en donde van las lamparas?
Avatar de Usuario
pumarc

Mensajes: 261
Edad: 35
Registrado: Lun Sep 17, 2007 9:58 pm
Ubicación: Rosario
Gracias dadas: 0 vez
Gracias recibidas: 1 vez
Sexo: Sin especificar

1992 Fiat Duna SL 1.6

Notapor SCR1996 » Jue Dic 27, 2007 5:24 pm

Buenas, me gustaría saber como desarmar el tablero de la Dunita WEEK SCR modelo 1996, ya que no quiero romper nada y solo llegue a sacar los dos tornillitos allen.
Si alguien me da una idea lo agradezco.
Saludos

Pablo
Random avatar
SCR1996

Mensajes: 11
Edad: 44
Registrado: Vie Nov 30, 2007 2:21 pm
Ubicación: General Roca - Rio Negro
Gracias dadas: 0 vez
Gracias recibidas: 0 vez
Sexo: Sin especificar

Notapor Bypipi » Vie Dic 28, 2007 8:35 am

Pablo, sacando esos dos tornillos allen, ya liberás el tablero. Si no podés sacarlo hacia afuera, hacé lo siguiente (este truco me lo enseño Chilin en una reunión!! Ja!): abrí el capot, sacá la rueda de auxilio, y allí vas a ver la tripa que ingresa al habitáculo (que macana que no tengo fotos para mostrarte, pero te vas a dar cuenta por la altura en donde ingresa). Empujas de esa tripa hacia adentro, y con eso sacás el tablero hacia afuera. Mejor hacerlo de a dos, para que alguien sostenga el tablero y que no golpee contra nada. Una vez que lo tenes los suficientemente afuera, desconectás la tripa del tablero y listo.
Para volver a colocarlo, procedimiento inverso. Colocás la tripa, y con alguien guiando el tablero desde adentro, un segundo retira la tripa desde afuera. No hay que tirar muy fuerte, y se hace fuerza pareja entre el que empuja el tablero, y el que retira la tripa. Se entiende?
Espero te sirva. Saludos.
Imagen
Random avatar
Bypipi

Mensajes: 434
Edad: 48
Registrado: Mié Jul 25, 2007 3:23 pm
Ubicación: Córdoba
Gracias dadas: 0 vez
Gracias recibidas: 1 vez
Sexo: Sin especificar

Notapor SCR1996 » Vie Dic 28, 2007 10:23 am

Gracias Bipipi!!!! Buen dato me tiraste.
El fin de semana me pongo a ver sí lo saco, lo quiero limpiar ya que tiene una mugre impresionante!!!
Algún consejo para limpiar el interior del tablero??
Gracias

Pablo
Random avatar
SCR1996

Mensajes: 11
Edad: 44
Registrado: Vie Nov 30, 2007 2:21 pm
Ubicación: General Roca - Rio Negro
Gracias dadas: 0 vez
Gracias recibidas: 0 vez
Sexo: Sin especificar
