hola gente amiga, hace tiempo que vengo buscando info sobre el duna SDR con cuenta vueltas en el tablero original, pero la informacion que busco no la encuentro, es sobre como funciona el cuentavueltas en el motor Diesel motor 1.7, en donde va conectado el reloj RPM?

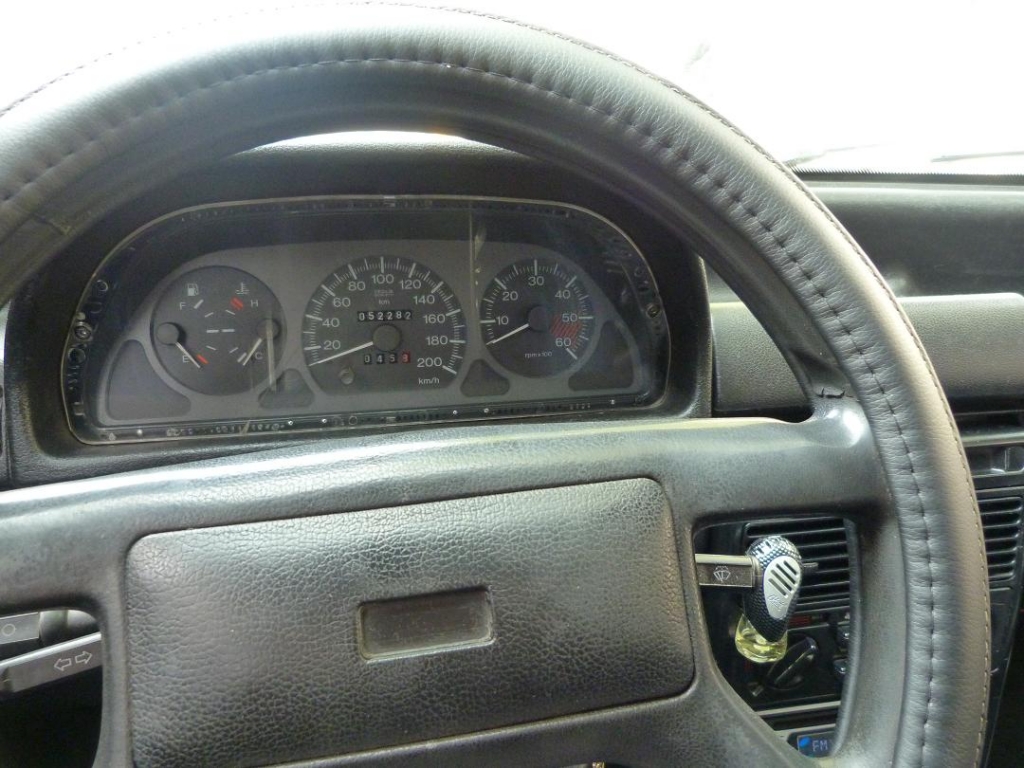

dejo esta foto de un Duna SDR 1.7 con reloj cuentavueltas

Hola.
Yo tengo el SDR y no trae reloj para RPM. Debe ser agregado.
Se que si compras uno para motores diésel, se conecta a uno de los terminales del alternador, pero no se bien a cual.
Busca que tiene que haber información.
Suerte

Hola, bueno tengo info sobre como instalar el reloj RPM externo y va conectado a una ficha con la letra "W" detrás del alternador, pero lo que no encuentro es como viene conectado de fabrica en el Duna diesel, en internet justamente e visto el modelo SDR el instrumental completo pero no hay info de su instalacion.

Levy!
Aca hay algo sobre el tema: tacometro-naftero-para-diesel-vt6824.html
Pero lo que vos tenes es el instrumental del palio y queres hacer andar ese cuentavueltas y no uno externo:

Por lo que habria que ver como se conecta en el Duna...
El instrumental que tenes, es diesel ya que la lectura del cuentavueltas llega a 6000RPM cuando en un naftero son de 8mil o más!

Ubicacion del las fichas:


Nivel de combustible:


Tacometro y temperatura del agua:


Fijate si eso te sirve!
En los Dunas, por lo que sé, de fabrica, la version SDR no traia cuentavueltas!

Aca encontré info de otro club: http://www.clubdelfiat.com.ar/foro/view ... &t=124006&
http://www.clubdelfiat.com.ar/foro/view ... 7&t=88627&

Yo creo que este tambien va conectado a la "W" del alternador, fijate que en la parte del manual que te acabo de subir dice con un (6) cual es el cable que debes conectar para que le venga la señal.

Saludos!

Gracias Mauro, la verdad que la info que me pasas no la tenia, me va servir mucho,

Por favor no citar la ultima respuesta, es decir el "quote", edite el mensaje porque con tantas imaganes y planos la lectura se hace interminable y queda demasiado cargado el post.

Se debe citar algo que viene de mas atras para que se entienda a que se hace referencia.

Gracias.

ok

Tengo algo para aportar al tema (mas allá de que sea un tanto viejo el post), por gracia divina pude conseguir el tablero de las lineas SCR (osea con taco) bien ahora la week mía es 1.7D, estuve leyendo y aparentemente esa salida "W" del alternador miente muchísimo (suponiendo que la tenga), asique lo que yo voy a hacer es tomar la señal directamente desde el cigueñal con optoacopladores y un sencillo circuito electrónico eso (mi criterio si se hace bien, no puede mentir nunca dado que tomamos la señal directamente del cigueñal), mañana me dan el tablerito nuevo y me voy a casa para conectarlo y experimentar con el taco, si todo sale como la(mi) teoria dicta, les hago un tuto para que todos los gasoleros tengamos taco original y (en teoría) preciso

Abrazoo!!
